공압 자동 밸브Knife Gate Valve

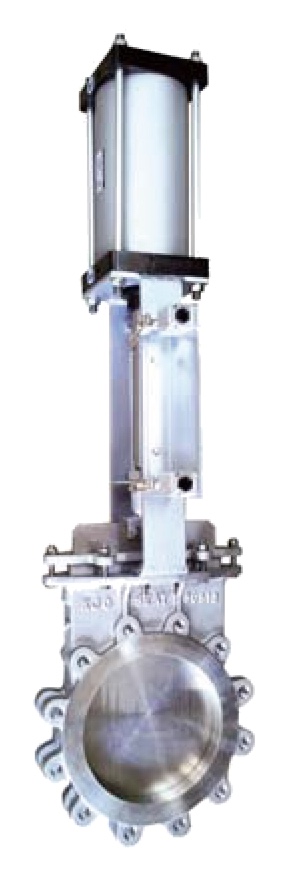

나이프 게이트 밸브
나이프 게이트 밸브
적용 분야
- 슬러리 및 고점도 유체 차단
- 제지·펄프 공정 배관
- 광산 및 채굴 슬러리 라인
- 폐수 처리 오니 배관
- 시멘트·분체 이송 배관
- 화학약품 슬러리 이송 설비
Specification
* This is subject to change
| Valve Size | 50A ~ 500A |
| Actuator Model | AKGV Series |
| Actuator Type | Pneumatic Double Action Cylinder / Spring Return(with Dry Air) |
| Operating Pressure | 4 ~ 7kg/㎠ |
| Fluid Temperature | -40℃ ~ 120℃ |
| Rating | ANSI 150# |
| Body Material | Body(A351 CF8, 8M) / Disc(A182 F304, 316) / Packing(Asbestos + Teflon) |
| Accessory | Solenoid Valve, Limit Switch, Air Filter & Regulator, Speed Controller, E/P Positioner, Manual Handle |
Dimension
* Unit : mm
| Model | Size | H1 | H (Approx.) | L | |
|---|---|---|---|---|---|
| mm | inch | ||||
| AKGV-50A | 50A | 2" | 100 | 523 | 48 |
| AKGV-65A | 65A | 2-1/2" | 109 | 447 | 51 |
| AKGV-80A | 80A | 3" | 102 | 568 | 51 |
| AKGV-100A | 100A | 4" | 145 | 644 | 51 |
| AKGV-125A | 125A | 5" | 169 | 571 | 57 |
| AKGV-150A | 150A | 6" | 180 | 750 | 57 |
| AKGV-200A | 200A | 8" | 219 | 923 | 70 |
| AKGV-250A | 250A | 10" | 276 | 1132 | 70 |
| AKGV-300A | 300A | 12" | 314 | 1303 | 76 |
| AKGV-350A | 350A | 14" | 340 | 1430 | 76 |
| AKGV-400A | 400A | 16" | 400 | 1633 | 89 |
| AKGV-450A | 450A | 18" | 453 | 1809 | 89 |
| AKGV-500A | 500A | 20" | 495 | 1965 | 114 |
