공압 자동 밸브Tank Bottom Flush Valve

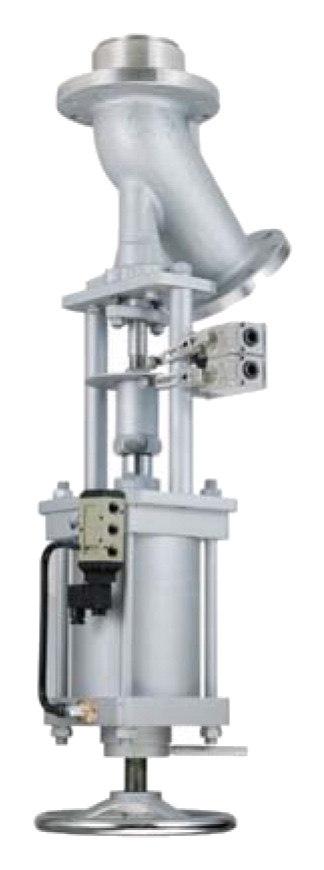

탱크 바텀 플러쉬 밸브
탱크 바텀 플러쉬 밸브
적용 분야
- 탱크 및 반응기 하부 완전 배출
- 식품·음료 탱크 세정 라인
- 화학약품 저장 탱크 배출
- 제약 공정 CIP/SIP 배관
- 발효조 드레인 자동화
- 슬러리 및 고점도 유체 배출
Specification
* This is subject to change
| Valve Size | 25A ~ 250A |
| Actuator Model | ATFV-Series |
| Actuator Type | Pneumatic Double Action Cylinder(with Dry Air) |
| Operating Pressure | 4 ~ 7kg/㎠ |
| Fluid Temperature | -40℃ ~ 120℃ |
| Rating | ANSI 150# |
| Material | Body(A216 WCB, A351 CF8, 8M) / Trim(A182 F304, 316) / Packing(Asbestos + Teflon) |
| Accessory | Solenoid Valve, Limit Switch, Air Filter & Regulator, Speed Controller, E/P Positioner, Manual Handle, Jacket |
Dimension
* Unit : mm
| Class | A x B | 1" x 1-1/2" | 1-1/2" x 2" | 2" x 2-1/2" | 2" x 3" | 2-1/2" x 3" | 3" x 4" | 4" x 5" | 5" x 6" | 6" x 8" | 8" x 10" | 10" x 12" |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| JIS 10K / ANSI 150# | H | 390 | 420 | 450 | 450 | 500 | 530 | 630 | 780 | 800 | 920 | 1150 |
| T | 30 | 38 | 45 | 50 | 50 | 64 | 76 | 90 | 100 | 115 | 120 | |
| L | 125 | 140 | 190 | 190 | 190 | 230 | 260 | 290 | 300 | 350 | 400 | |
| Ød | 48 | 60 | 89 | 89 | 89 | 114 | 140 | 165 | 216 | 267 | 318 | |
| ØD | JIS 10K & ANSI 150# & For Approval | |||||||||||
| ØD1 | ||||||||||||
