공압 자동 밸브High Performance Butterfly Valve

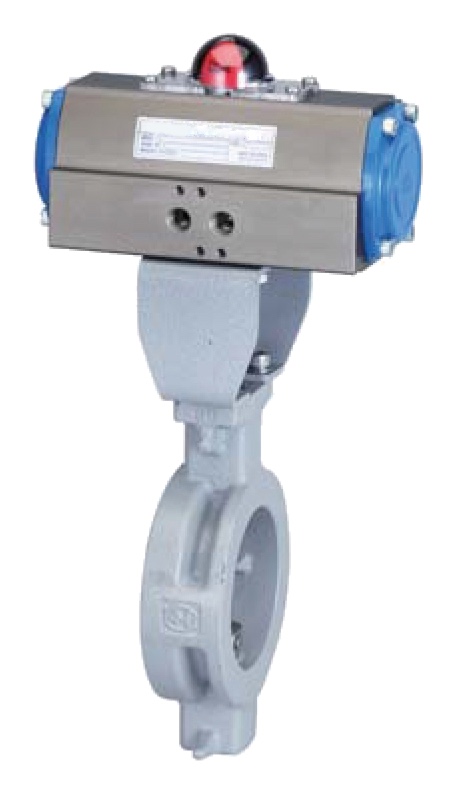

하이퍼포먼스 버터플라이 밸브
하이퍼포먼스 버터플라이 밸브
적용 분야
- 고온 고압 산업 배관 설비
- 석유화학 및 정유 플랜트
- 발전소 및 에너지 설비 배관
- 제약 및 식품 위생 설비
- 수처리 및 해수 담수화 설비
Specification
| Valve Size | 25A(1") ~ 150A(6") |
| Actuator Model | ATBB-Series |
| Actuator Type | Pneumatic Double Acting / Single Acting / Spring Return(with Dry Air) |
| Operating Media | Compressed Dry Air |
| Operating Pressure | 4 ~ 7kg/㎠ |
| Fluid Temperature | -10℃ ~ 110℃ |
| Rating | ANSI 150# |
| Body Material | FCD450, SCPH2, SCS13, SCS14 |
| Disc Material | SCS13, SCS14 |
| Seat Material | RTFE, PTFE, MTFE, 316SS |
| Accessory | Solenoid Valve, Limit Switch Box, Air Filter & Regulator, Speed Controller, E/P Positioner, Declutchable Gear Box |
Dimension
* Unit : mm
| Model | Size | Actuator | H (Approx.) | H1 | L±0.5 | End Connection | ||
|---|---|---|---|---|---|---|---|---|
| mm | inch | A | A1 | ØD | ||||
| AD50-40HBF | 40A | 1-1/2" | 162 | 75 | 254 | 73 | 43 | 86 |
| AD50-50HBF | 50A | 2" | 162 | 75 | 261 | 81 | 44 | 100 |
| AD65-65HBF | 65A | 2-1/2" | 202 | 89 | 289 | 83 | 46 | 123 |
| AD65-80HBF | 80A | 3" | 202 | 89 | 303 | 87 | 46 | 132 |
| AD65-100HBF | 100A | 4" | 202 | 89 | 310 | 111 | 52 | 157 |
| AD80-125HBF | 125A | 5" | 262 | 101 | 369 | 121 | 57 | 185 |
| AD80-150HBF | 150A | 6" | 262 | 101 | 390 | 145 | 62 | 220 |
| AD100-200HBF | 200A | 8" | 311 | 129 | 467 | 180 | 64 | 277 |
| AD125-250HBF | 250A | 10" | 390 | 151 | 531 | 220 | 72 | 337 |
| AD125-300HBF | 300A | 12" | 390 | 151 | 579 | 279 | 96 | 380 |
| AD140-350HBF | 350A | 14" | 431 | 164 | 625 | 309 | 93 | 410 |
| AD160-400HBF | 400A | 16" | 506 | 189 | 680 | 340 | 115 | 475 |
| AD160-450HBF | 450A | 18" | 506 | 189 | 720 | 370 | 115 | 534 |
