공압 자동 밸브Screw 3-way Ball Valve

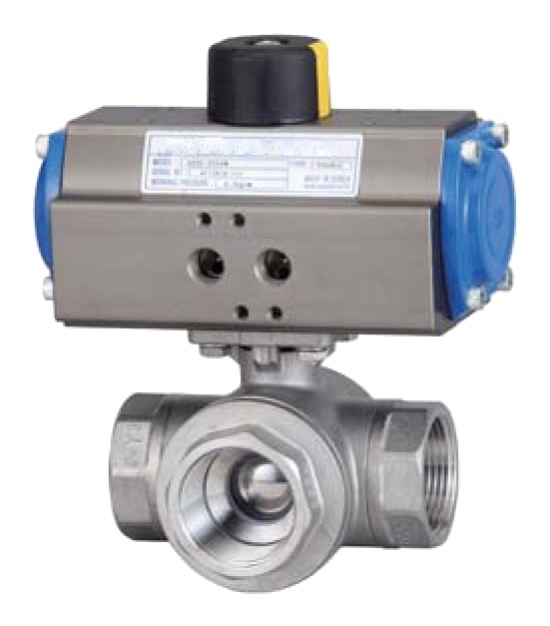

스크류 3-way 볼 밸브
스크류 3-way 볼 밸브
적용 분야
- 유체 분기 및 합류 배관 설비
- 냉난방 및 공조 시스템
- 화학 약품 혼합 및 분배 설비
- 수처리 및 정수 설비
- 반도체 및 디스플레이 공정 배관
Specification
| Valve Size | 8A(1/4") ~ 50A(2") |
| Actuator Model | AD40 / AD50 / AD65 |
| Actuator Type | Pneumatic Double Acting(with Dry Air) |
| Operating Pressure | 4 ~ 7kg/㎠ |
| Rotating Angle | 90˚ ±5˚ |
| Fluid Temperature | -10℃ ~ 90℃ |
| Rating | 1000 PSI |
| Body Material | Body(A351 CF8M) / Ball(A182 F304, 316) / Seat(PTFE) |
| Accessory | Solenoid Valve, Limit Switch Box, Air filter Regulator, E/P Positioner |

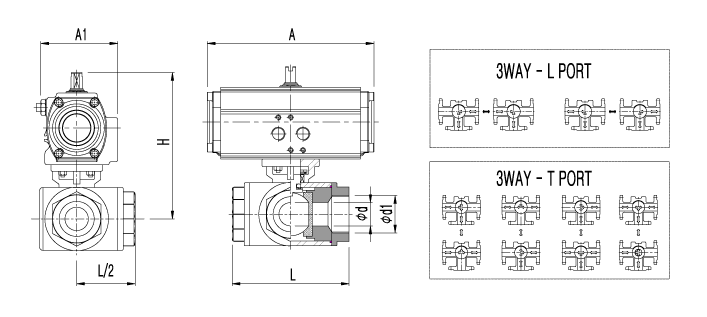

Dimension
* Unit : mm
| Model | Size | A | A1 | H (Approx) | L | L/2 | Ød | Ød1 | |
|---|---|---|---|---|---|---|---|---|---|
| mm | inch | ||||||||
| AD40-8S3W | 8A | 1/4" | 108 | 60 | 130 | 73 | 36 | 11 | 1/4" |
| AD40-10S3W | 10A | 3/8" | 108 | 60 | 130 | 73 | 36 | 11 | 3/8" |
| AD40-15S3W | 15A | 1/2" | 108 | 60 | 130 | 73 | 36 | 12 | 1/2" |
| AD50-20S3W | 20A | 3/4" | 162 | 75 | 149 | 85 | 42 | 15 | 3/4" |
| AD50-25S3W | 25A | 1" | 162 | 75 | 157 | 100 | 50 | 20 | 1" |
| AD65-32S3W | 32A | 1-1/4" | 202 | 89 | 180 | 113 | 56 | 25 | 1-1/4" |
| AD65-40S3W | 40A | 1-1/2" | 202 | 89 | 186 | 127 | 63 | 32 | 1-1/2" |
| AD65-50S3W | 50A | 2" | 202 | 89 | 197 | 150 | 75 | 38 | 2" |
