스크류 1PC 볼 밸브

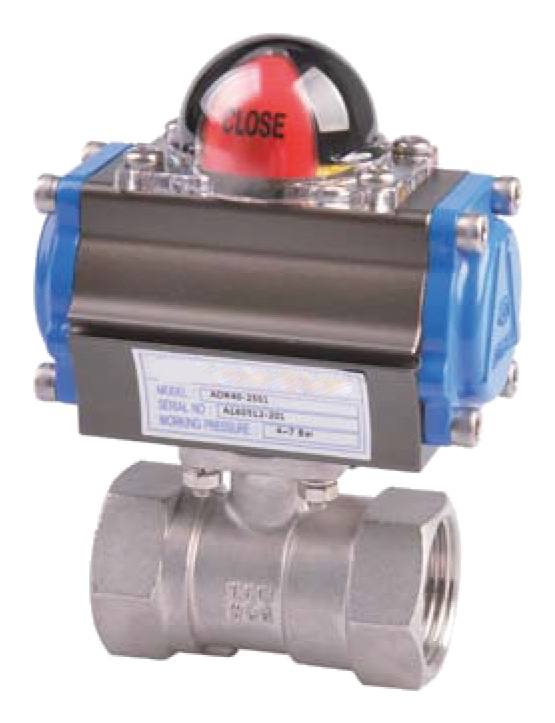

복동식 스크류 1PC 볼 밸브
적용 분야
- 수도 및 일반 배관 설비
- 세척기 및 산업용 세척 설비
- 멸균기 및 보일러 설비
- 에어컨 및 정수 필터 시스템
- 의료 기기 및 진공 포장기
Specification
* This is subject to change
| Valve Size | 10A(3/8") | 15A(1/2") | 20A(3/4") | 25A(1") | 32A(1-1/4") | 40A(1-1/2") | 50A(2") |
|---|---|---|---|---|---|---|---|
| Actuator Model | ADR40 | ADR65 | |||||
| Actuator Type | Double Acting | ||||||
| Operating Media | Compressed Dry Air | ||||||
| Operating Pressure | 4 ~ 7kg/㎠ | ||||||
| Rotating Angle | 90˚ ±5˚ | ||||||
| Fluid Temperature | -20℃ ~ 80℃ | ||||||
| Rating | 1000 PSI | ||||||
| Body Material | A351-CF8 / Body | A351-CF8 / Ball | PTFE / Seat | ||||
| Accessory | Solenoid Valve, Limit Switch Box, Air filter Regulator, E/P Positioner | ||||||

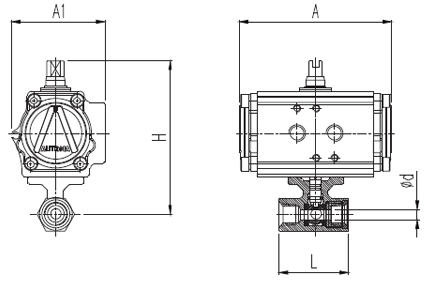

Dimension
* End Connection : PT SCREW (mm)
| Model | Size | A | A1 | H (Approx) | L | Ød | |
|---|---|---|---|---|---|---|---|
| mm | inch | ||||||
| ADR40-10S1 | 10A | 3/8" | 96 | 63 | 110 | 45 | 7 |
| ADR40-15S1 | 15A | 1/2" | 96 | 63 | 111 | 55 | 9.2 |
| ADR40-20S1 | 20A | 3/4" | 96 | 63 | 117 | 60 | 12.5 |
| ADR40-25S1 | 25A | 1" | 96 | 63 | 120 | 73 | 15 |
| ADR40-32S1 | 32A | 1-1/4" | 96 | 63 | 123 | 78 | 20 |
| ADR65-40S1 | 40A | 1-1/2" | 131 | 89 | 159 | 89 | 25 |
| ADR65-50S1 | 50A | 2" | 131 | 89 | 167 | 100 | 32 |
