공압 구동기Linear Type
리니어 타입
복동식 리니어 타입 구동기 ALCD Series
적용 분야
- 게이트 밸브 및 글로브 밸브 자동화
- 슬라이드 밸브 및 댐퍼 자동 제어
- 석유화학·발전 플랜트 직선 구동 밸브
- 수처리 설비 슬루스 밸브 자동화
- 철강·제지 공정 직선 작동 밸브
Specification
| Item | ALC150D | ALC200D | ALC250D | ALC300D | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Operating Type | Linear Type(Double Acting) | |||||||||||
| Operating Media | Compressed Dry Air | |||||||||||
| Operating Pressure | 4 ~ 7kg/cm2 | |||||||||||
| Oprating Range | Depending On The Valve | |||||||||||
| Operating Temperature | -20°C ~ 80°C(Option : -40°C ~ 200°C) | |||||||||||

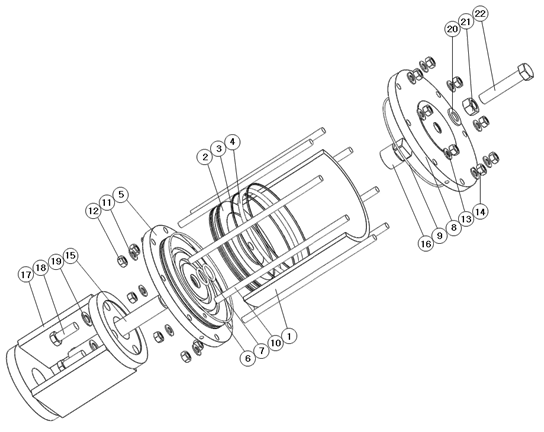

Part and Material
| No. | Part Name | Materials | No. | Part Name | Materials |
|---|---|---|---|---|---|
| 1 | Cylinder | Steel Alloy | 12 | Cylinder Guide Nut | Stainless Steel |
| 2 | Piston | Steel Alloy | 13 | Cylinder Guide Washer | Stainless Steel |
| 3 | Piston Guide Ring | Engineering Plastic | 14 | Cylinder Guide Nut | Stainless Steel |
| 4 | Piston O-Ring | NBR | 15 | Piston Rod | Steel Alloy |
| 5 | Cylinder Cover(Bottom) | Steel Alloy | 16 | Piston Fixing Bolt | Steel Alloy |
| 6 | Cylinder Cover O-Ring | NBR | 17 | Bracket | Steel Alloy |
| 7 | Piston Rod O-Ring | NBR | 18 | Bracket Bolt | Stainless Steel |
| 8 | Cylinder Cover(Top) | Steel Alloy | 19 | Bracket Washer | Stainless Steel |
| 9 | Cylinder Cover O-Ring | NBR | 20 | Stopper Washer | Stainless Steel |
| 10 | Cylinder Guide Bolt | Steel Alloy | 21 | Stopper Nut | Stainless Steel |
| 11 | Cylinder Guide Washer | Stainless Steel | 22 | Stopper Bolt | Stainless Steel |
