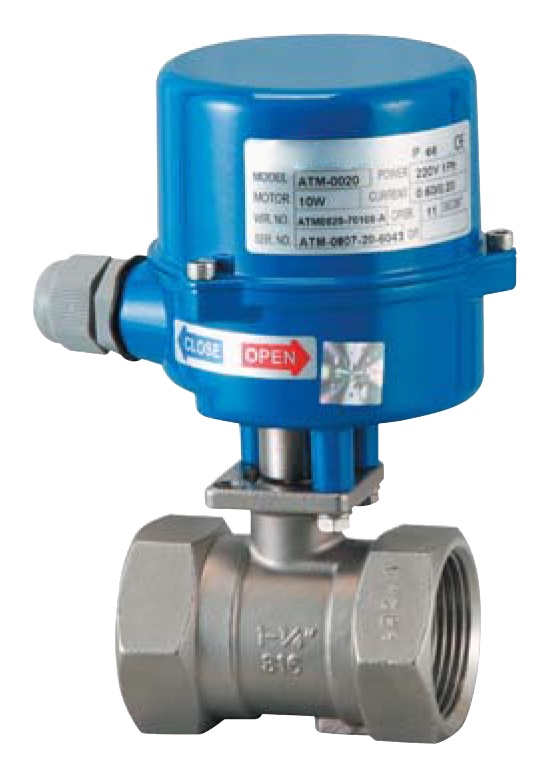

전동 자동 밸브Electric Screw 1PC Ball Valve
스크류 1PC 볼 밸브
전동 스크류 1PC 볼 밸브
적용 분야
- 수도 및 일반 배관 자동화 설비
- 세척기 및 산업용 세척 설비
- 멸균기 및 보일러 배관 설비
- 에어컨 및 정수 필터 시스템
- 의료 기기 및 반도체 공정 배관
- 원격 제어가 필요한 화학·식품 배관
Specification
| Valve Size | 10A(3/8") ~ 50A(2") |
| Actuator Model | ATM0020 / ATM0040 |
| Actuator Type | Electric |
| Electrical | AC110V, 220V, 380V |
| Output Torque | 25Nm / 40Nm |
| Operating time | 11/50Hz, 14/50Hz |
| Operating Type | On-Off |
| Rotating Angle | 90˚ ±5˚ |
| Fluid Temp | -20℃ ~ +70℃ |
| Rating | 1000 PSI |
| Material | Body(A351 CF8, 8M) / Ball(A182 F304, 316) / Seat(PTFE, RTFE, PEEK) |

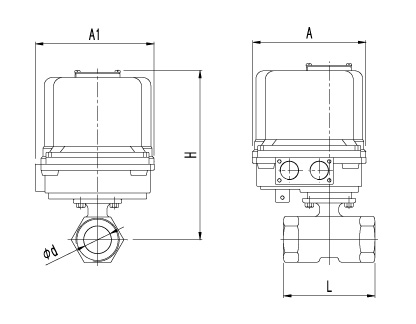

Dimension
* Unit : mm
| Model | Size | Motor | H (APPROX) | L | Ød | ||
|---|---|---|---|---|---|---|---|
| mm | Inch | A | A1 | ||||
| ATM0020-8S3 | 8A | 1/4" | 89.4 | 109.7 | 173.5 | 60 | 10 |
| ATM0020-10S3 | 10A | 3/8" | 89.4 | 109.7 | 173.5 | 60 | 12.5 |
| ATM0020-15S3 | 15A | 1/2" | 89.4 | 109.7 | 173.5 | 65 | 15 |
| ATM0020-20S3 | 20A | 3/4" | 89.4 | 109.7 | 173.5 | 75 | 20 |
| ATM0020-25S3 | 25A | 1" | 89.4 | 109.7 | 216 | 85 | 25 |
| ATM0040-32S3 | 32A | 1-1/4" | 113.5 | 121.8 | 227 | 101 | 32 |
| ATM0040-40S3 | 40A | 1-1/2" | 113.5 | 121.8 | 231 | 110 | 38 |
| ATM0080-50S3 | 50A | 2" | 160 | 121 | 218 | 130 | 50 |
