공압 자동 밸브Y Type Valve

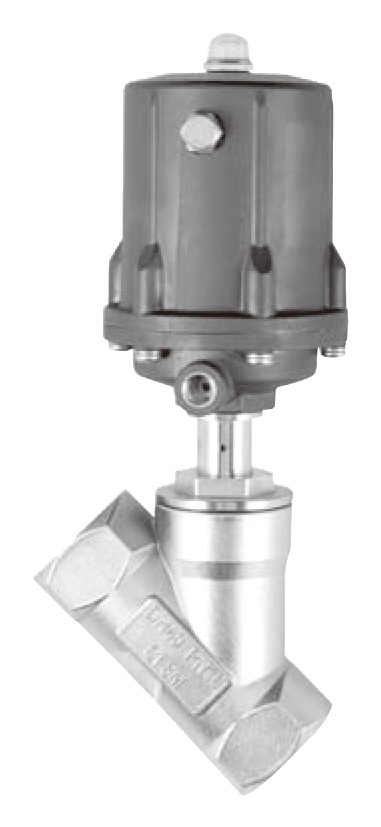

Y 타입 밸브
Y 타입 밸브
적용 분야
- 스팀 및 고온 유체 배관 차단
- 화학약품 정밀 유량 제어
- 제약·식품 위생 배관
- 산업용 세척 설비
- 반도체 공정 가스·액체 라인
- 보일러 및 열교환기 배관
Specification
* This is subject to change
| Valve Size | 15A ~ 50A | |
| Actuator Type | Cylinder Type | |
| Actuator Action | Single Acting (Spring Return) | |
| Operating Media | Compressed Dry Air | |
| Operating Press | 4 ~ 7kg/㎠ | |
| Liner Adjust | None Manual Handle | |
| Fluid Temp | Valve: -10℃ ~ 180℃ | |
| End Connection | Female thread, socket welding | Flange type(Option) |
| Body Material | SUS316 | |
| Leakage allowance | ANSI Class VI | |
| Accessory | Limit Switch Box, Air Filter Regulator | |

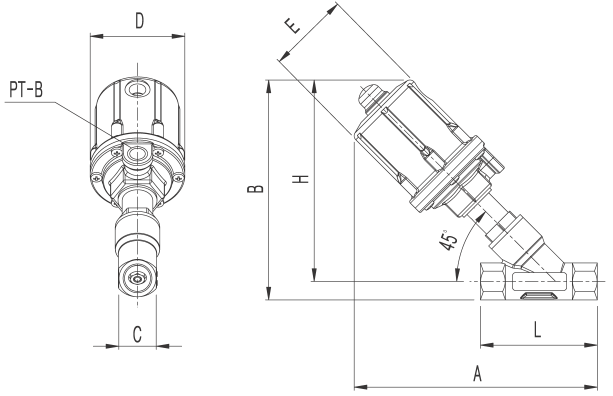

Dimension
* Unit : mm
| Model | Size | E | A | B | C | D | H | L | PT-B | |
|---|---|---|---|---|---|---|---|---|---|---|
| AGV-15Y | 15A | 1/2C | ø50 | 174.5 | 158 | 27 | ø68 | 144.5 | 84 | 1/4" |
| AGV-20Y | 20A | 3/4" | ø50 | 182 | 163.5 | 34 | ø68 | 146.5 | 94 | 1/4" |
| AGV-25Y | 25A | 1" | ø63 | 211 | 192.5 | 40 | ø84 | 172.5 | 104 | 1/4" |
| AGV-32Y | 32A | 1-1/4" | ø63 | 225 | 211.5 | 49 | ø84 | 187 | 120 | 1/4" |
| AGV-40Y | 40A | 1-1/2" | ø80 | 252 | 238.5 | 55 | ø105 | 211 | 130 | 1/4" |
| AGV-50Y | 50A | 2" | ø80 | 275 | 267 | 70 | ø105 | 232 | 150 | 1/4" |
